Beleuchtung mit dem ATtiny 45 (Ausbessern)
Link abrufen
Facebook
X
Pinterest
E-Mail
Andere Apps
-
In meinem vorigen Post habe ich bereits geschrieben, dass die vorhandenen LEDs für meine Beleuchtung nicht alle vollständig durchgesteuert werden können. Der Grund liegt an dem verwendeten Spannungsregler, der für den Betrieb ca. 100mA zur Verfügung stellt und kurzzeitig auch bis zu 150mA. Die Lichtausbeute war somit nur eingeschränkt möglich.
Neu ist eine hintere LED Leiste mit fünf blauen und vier weißen LEDs. Dieser benötigt alleine bereits bis zu 200mA und da würde schon der einfache Spannungsregler nicht lange funktionieren. Nun mit dem etwas größer dimensionierten Spannungsregler sind solche Schwierigkeiten obsolet und am Programm muss nichts extra verändert werden, um Einsparungen für den Stromverbrauch vorzunehmen. Zudem können alle 16 LED RGBs (WS2812b) vollständig durchgeschaltet werden, ohne das die Spannung einbricht.
Kommen wir zu den Änderungen. Wie bereits erwähnt verwende ich einen anderen Spannungsregler von STMicroelectronics. Die Bezeichnung lautet L7805CV und fällt schon durch ein größeres Gehäuse auf, das der TO-220 Norm entspricht. Mit dem neuen kommen auch ungepolte Kondensatoren mit einer deutlichen kleineren Kapazität.

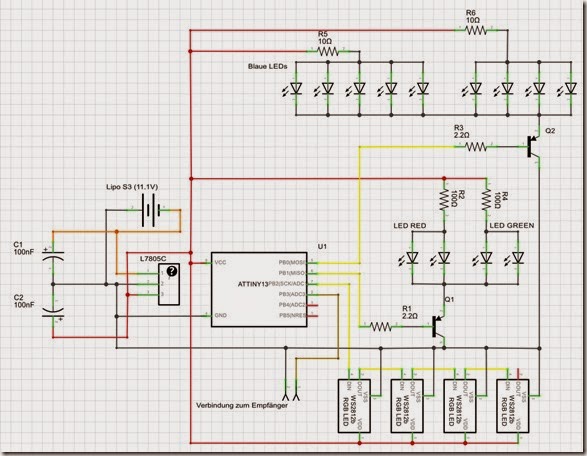

Die Schaltung ist dem Vorgänger sehr ähnlich und zeigt im Unterschied die neuen Anschlüsse für die hintere LED Leiste. Ebenfalls habe ich das Zusammenlöten der Komponenten so eingeplant, dass alles auf einer Platine Platz findet.
Zusammengelötet und fast fertig auf der Platine.
Am Quellcode kann nun das Ansteuern des Pin 1 ergänzt werden. Damit wird später die hintere Lichtleiste ein- und ausgeschaltet.
// NeoPixel Bibliothek hinzufügen für die Ansteuerung der WS2812B LED Streifen #include <Adafruit_NeoPixel.h>
// Instanz initialisieren // Parameter Angaben: // 1. Anzahl für verwendeter RGB LEDs // 2. Auf welchen Pin soll verwendet werden. // 3. Auswahl zwischen RGB, GRB oder BRG und verwendeter Takt 400KHz oder 800KHz Adafruit_NeoPixel pixels = Adafruit_NeoPixel(4, 2, NEO_GRB + NEO_KHZ800);
// Helligkeit einstellen. Kann von 0 bis Maximal 255 festgelegt werden. // Bei Maximaler Ausleuchtung ist zu prüfen, ob die Maximale Stromabnahme erreicht wird. int brightness = 100;
// Helligkeit bei verwendung der WS2812b, wenn sie weis auf blitzen sollen. // Bei 210 wird die Maximale Stromabnahme überschritten. // Darf nur kurz verwendet werden, ansonsten brennt der Spannungsregler durch. int brightnessWhite = 210;
// Wird zum festlegen des Licht Einstellung verwendet. // Damit die Einstellung funktioniert, // muss an der Fernsteuerung einmal hin und her Geschaltet oder gedreht werden, // um die längste Pulslänge zu ermitteln. unsigned long maxPwmIn = 2;
void setup() { // Signal von der Fernsteuerung aufnehmen. pinMode(3, INPUT); // Positionslichter schalten pinMode(0, OUTPUT); // Neu. Um die LED Leiste ein- und auszuschalten. pinMode(1, OUTPUT); // RGB LEDs Stribes starten pixels.begin(); pixels.show(); }
void loop() { // Signal von der Fernsteuerung einlesen. // Für die Verwendung sollte ein Schalter genutzt werden. unsigned long pwmIn = pulseIn(3, HIGH); // Wird zum Anlernen verwendet. Durch festlegen der maximalen Pulslänge // können zwei Zustände verwendet werden. if(pwmIn > maxPwmIn) { maxPwmIn = pwmIn; }
// Wenn das Signal kürzer ist als der Maximalen Pulslänge. if(pwmIn < maxPwmIn - 100){ // Positionslichter einschalten // (Bei verwendung von NPN Transisitor, kann die '255 -' weg) analogWrite(0, 255 - brightness); delay(100); // Ausschalten (Bei NPN, den Wert auf 0 setzen.) analogWrite(0, 255); delay(100); // Die LED Leiste einschalten analogWrite(1, 255); // RGB LED Streifen ansteuern. // Rot und Grün allRGB_LED_Off(); pixels.setPixelColor(0, pixels.Color(brightness, 0, 0)); pixels.setPixelColor(1, pixels.Color(0, brightness, 0)); pixels.show(); delay(100); allRGB_LED_Off(); pixels.setPixelColor(2, pixels.Color(brightness, 0, 0)); pixels.setPixelColor(3, pixels.Color(0, brightness, 0)); pixels.show(); delay(100); } else { // Positionslichter ausschalten // (Bei verwendung von NPN Transisitor, ist zum Ausschalten der Wert 0) analogWrite(0, 255); // Die LED Leiste ausschalten. analogWrite(1, 255); // RGB LED Streifen ansteuern. for(int i = 0; i < 4; i++) { // Alle aus. allRGB_LED_Off(); // Mit der Aktuellen Iteration als Index verwenden, // um den entsprechende RGB LED zu überschreiben. pixels.setPixelColor(i, pixels.Color(brightnessWhite, brightnessWhite, brightnessWhite)); pixels.show(); delay(100); } } } // Stellt alle Werte zurück. void allRGB_LED_Off() { for(int i = 0; i < 4; i++) { pixels.setPixelColor(i, pixels.Color(0, 0, 0)); } }
