Crawler - LUA Skript für Lipo Sensor
Wie voll ein Lipo Akku ist, kann an der Spannung der einzelnen Zelle oder an der Gesamtspannung erkannt werden. Der Umstand ist immer, dass wir in unserem Kopf umrechnen, wie viel uns noch vom Akku an Kapazität bleibt.
Bei unseren Geräten wie dem Smartphone oder Tablet gibt es eine Prozentanzeige und dieses will ich hier nun umsetzen.
Benötigt
- Frsky X-Lite oder Fernsteuerung mit OpenTX
- Frsky Lipo Sensor
Ziel
Der Akkustand soll in Prozent ausgegeben und graphisch mit einem Ladebalken angezeigt werden. Wenn die verbrauchbare Akkuladung sich dem Ende nährt, soll außerdem eine Warnung ausgegeben werden.
Auslesen der Telemetrie
Anders als bei dem Arduino Projekt wird das Ergebnis nicht als einzelner Wert ausgegeben. Genau genommen ist der verwendete Typ eine Tabelle, das wie ein Dictionary verwendet wird. Mit einem Schleifendurchgang kann der Index und der Wert gelesen werden.
local mCellId = nil
local mField = nil
-- read from telemetry pool by name
local function getTelemetryId(name)
mField = getFieldInfo(name)
if mField then
return mField.id
else
return -1
end
end
local function init()
mCellId = getTelemetryId("Cels")
end
Spannungen umrechnen
Im Grunde ist es keine große Sache, die Spannung in Prozent umzurechnen. Wir wissen, dass eine Lipo-Zelle eine Lagerspannung von 3,7 Volt hat und bei ca. 4.2 Volt voll ist. Praktisch darf der Akku nur 0,5V an Spannung verlieren, um dann als verbraucht zu gelten. Einige haben 3,6V als Grenze, aber weiter runter sollte man hier nicht gehen, wenn der Akku keinen Schaden nehmen soll.
Gesamtspannung = 8,4 V
Lagerspannung = 7,4 V
Verbrauchbare Differenzspannung = Gesamtspannung - Lagerspannung
1,0 V = 8,4 V - 7,4 V
Messspannung = 8,1 V
Rest Differenzspannung = Messspannung - Lagerspannung
0,7 = 8,1 V - 7,4 V
Kapazitätswert in Prozent = Rest Differenzspannung / Verbrauchbare Differenzspannung * 100
70 % = 0,7 / 1,0 * 100
Genauer wird dies, wenn die Spannungen der einzelnen Zellen berechnet werden. Zudem bleibt die Möglichkeit die Zellen einzeln zu betrachten, um bei Bedarf den nicht-balancierten Zustand zu erkennen.
-- Lipo total
local mLipoTotalFull = 8.4
local mLipoTolalLow = 7.4
-- lipo cell
local mLipoCellVoltage = 4.2
local mLipoCellVoltageLow = 3.7
-- results
local mTotalResult = 0
local mCellResult1 = 0
local mCellResult2 = 0
local mTotalCellsResult = 0
local mCells = 0
local mCell1 = 0
local mCell2 = 0
local function calculateCellsState()
if mCellId == -1 then
return 0
end
mCells = 0
local cells = getValue(mCellId)
if(type(cells) == "table") then
for index, voltage in ipairs(cells) do
mCells = mCells + voltage
if index == 1 then
mCell1 = voltage
end
if index == 2 then
mCell2 = voltage
end
end
end
-- total voltage
local totalFull = mLipoTotalFull - mLipoTolalLow
local totalState = mCells - mLipoTolalLow
mTotalResult = math.ceil(totalState / totalFull * 100)
-- cell
local cellFull = mLipoCellVoltage - mLipoCellVoltageLow
-- cell 1 voltage
local cellState1 = mCell1 - mLipoCellVoltageLow
mCellResult1 = cellState1 / cellFull * 100
-- cell 2 voltage
local cellState2 = mCell2 - mLipoCellVoltageLow
mCellResult2 = cellState2 / cellFull * 100
-- total result
mTotalCellsResult = math.ceil((mCellResult1 + mCellResult2) / 2.0)
return 1
end
Werte und Balken als Zustandsanzeige
Anstatt nur Zahlen zu lesen, kann ein Balken gezeichnet werden. Damit man sehen kann, wo die 100 % liegen, wird zusätzlich ein Rahmen angelegt.
Anders gesagt wird es wie ein Ladebalken angezeigt, der als haptische Füllstandsanzeige verwendet werden soll.
local function drawTextAndBars()
-- lipo accu state calculate to percentage
-- title
lcd.drawText(0, 0, "Accu State", MIDSIZE)
-- total lipo voltage
lcd.drawText(2, 12, "Lipo Accu:", SMLSIZE)
lcd.drawText(46, 12, mTotalResult.."%", SMLSIZE)
-- sum of cells lipo voltage
lcd.drawText(64, 12, "By Cells", SMLSIZE)
lcd.drawText(102, 12, mTotalCellsResult.."%", SMLSIZE)
-- Cell voltage
lcd.drawText(2, 20, string.format("%.2f", mCells).."V", SMLSIZE)
lcd.drawText(32, 20, string.format("%.2f", mCell1).."V", SMLSIZE)
lcd.drawText(62, 20, string.format("%.2f", mCell2).."V", SMLSIZE)
-- screensize
-- 128 x 64
-- cells
lcd.drawRectangle(5, 28, 118, 5)
lcd.drawLine(7, 30, math.ceil(mTotalResult * 1.18), 30, SOLID, FORCE)
-- cell 1
lcd.drawRectangle(5, 34, 118, 5, SOLID)
lcd.drawLine(7, 36, math.ceil(mCellResult1 * 1.18), 36, SOLID, FORCE)
-- cell 2
lcd.drawRectangle(5, 41, 118, 5, SOLID)
lcd.drawLine(7, 43, math.ceil(mCellResult2 * 1.18), 43, SOLID, FORCE)
return 0
end
Alternativ kann die Füllstandsanzeige mit lcd.drawGauge(x1, y1, w, h, maxfill) gezeichnet werden. Jedoch habe ich noch nicht die Option gefunden, eine vertikale Darstellung zu zeichnen. Ist deshalb in dem von mir hier erstellten Skript noch nicht der Fall.
Skript ausführen
Das Skript muss in den Ordner SCRIPTS/TELEMETRY und die Bezeichnung des Scripts darf hier nicht mehr als 5 Zeichen lang sein, da sonst das Skript nicht für das Display ausgewählt werden kann.
Nun habe ich da noch ein Problem mit der Darstellung auf dem Bildschirm. Obwohl das Skript im Menü eingebunden wurde, wird mir auf der Telemetrie Ansicht gemeldet, dass keine Telemetrie Screens verfügbar sei.
Am Ende offen
Den Fehler konnte ich noch nicht herausfinden und starte daher alternativ das Skript direkt aus dem Ordner heraus. Eine weitere Störung tritt auf, wenn man den Crawler ausschaltet, dann scheint die Fernsteuerung im Zustand des Betriebs zu springen und hier kann man nur noch ausschalten.

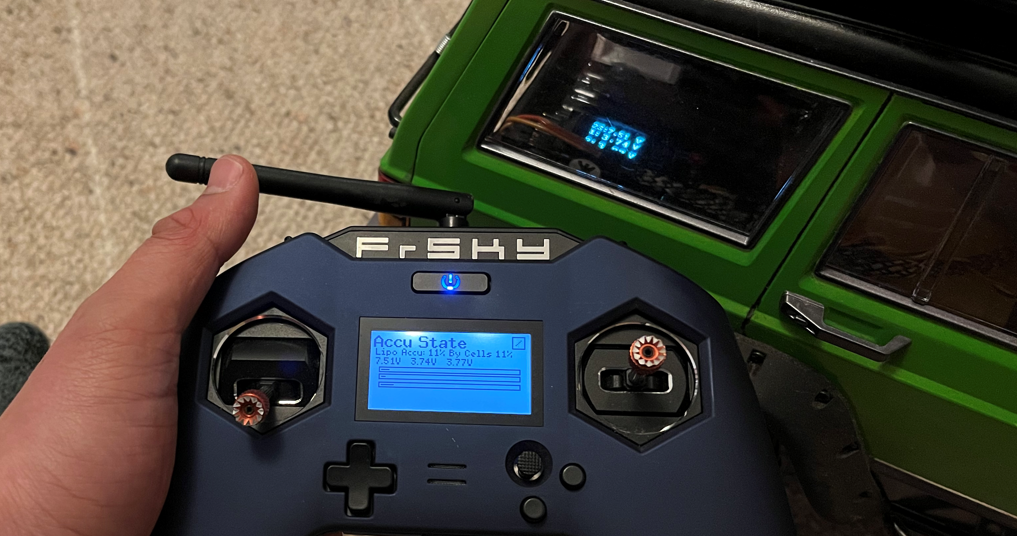

Aktuell ist die Darstellung nur sehr einfach und nicht sehr stylisch, weshalb ich ein Screen zusätzlich designe.
