Arduino Control (Teil 3) – LED mit dem PC Dimmen

Nicht alles lässt sich immer sinnvoll mit Ein- und Ausschalten lösen. Möchte man eine LED dimmen, so sollte ein PWM Signal verwendet werden. Ein PWM verwendet einen Timer, um das Rechtecksignal abzubilden. Daher können nur sechs bestimmte Ausgänge am Arduino (D3, D5, D6, D9, D10, D11) verwendet werden. Die Pins sind daran zu erkennen, dass neben den Anschlüssen ein kleines Wellensymbol zu sehen ist (oder sie sind direkt mit PWM beschriftet).

Der Programm Code ist dem ersten Beispiel Ähnlich. Beim Senden jedoch, kann ein Wert von 0 bis 255 angegeben werden.

static void Main(string[] args) {     // Die Verwendete COM Verbindung     // sollte der aus dem Arduino Programm entsprechen.     SerialPort sp = new SerialPort("COM16", 115200);     // Verbindung öffnen.     // Wenn das Programm gestartet ist,     // sollte der Arduino bereits mit dem PC verbunden sein.     sp.Open();     while (true)     {         Console.Write("Bitte geben sie einen Wert von 0 bis 255 ein und drücken sie anschließend die Enter Taste: ");         // Abfrage eines Wertes.         string readline = Console.ReadLine();         // Zeichenkette in einen Integer Wert umwandeln.         byte value = byte.Parse(readline);        // Sendet den Wert.         sp.Write(new byte[] { value }, 0, 1);     } }

Für den Empfang im Arduino wird diesmal für die LED Ansteuerung der Pin D3 verwendet. Und anstatt eines digitalWrite wird ein analogWrite verwendet.

// Pin 3 für die LED Beleuchtung int pinPwmOut = 3; void setup() {   // Baudrate wie bei dem C# Programm   Serial.begin(115200);     // Pin 3 für die LED   pinMode(pinPwmOut, OUTPUT); } void loop() {   // Wenn neue Daten verfügbar sind.   if(Serial.available() > 0)   {     // Liest den empfangen Byte Wert ein     byte value = Serial.read();         // Empfangener Byte Wert für das PWM Signal verwenden.     analogWrite(pinPwmOut, value);   } }

Nach Eingabe eines Wertes von 0 bis 255 sollte die LED weniger oder heller leuchten. Durchschnittlich haben die LEDs eine Stromaufnahme von 20mA. Der Unterschied liegt in der Farbe, die unterschiedliche Spannungen für den Betrieb benötigen.

Farbe	Spannung	Berechneter Vorwiderstand	Widerstand aus der E6 Reihe
Rot	1,6V	170	220 Ohm
Grün	2,1	145	150 Ohm
Blau	2,9	105	100 Ohm

Wenn die technischen Daten der verwendeten LED bekannt sind, dann kann der Widerstand mit der Formel R = U / I berechnet werden.

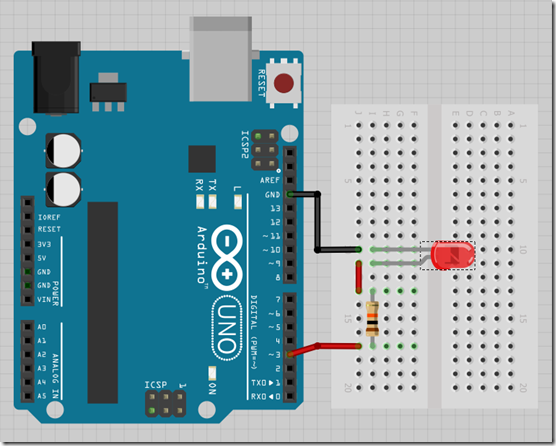

Das Schaltbild weist keine Besonderheiten auf, stelle dies jedoch zur Vollständigkeit mit in den Post ein.

Wie zu sehen ist, lässt sich dieses Beispiel schnell umsetzten.



Quellcode zum Downloaden

• Solution für Visual Studio 2012 (ArduinoControl_Part03)
• Für den Arduino reicht der Code aus dem Post aus.
